El sismógrafo es el instrumento esencial para la gestión del riesgo sísmico y el diseño de estructuras resilientes. Sin la precisión de un sismómetro, la ingeniería civil no tendría los datos necesarios para calcular la vibración estructural y garantizar que los edificios de concreto armado soporten grandes magnitudes. En este artículo, exploramos su tecnología, desde los péndulos mecánicos hasta los acelerógrafos digitales.
¿Qué es un Sismógrafo y cómo funciona?

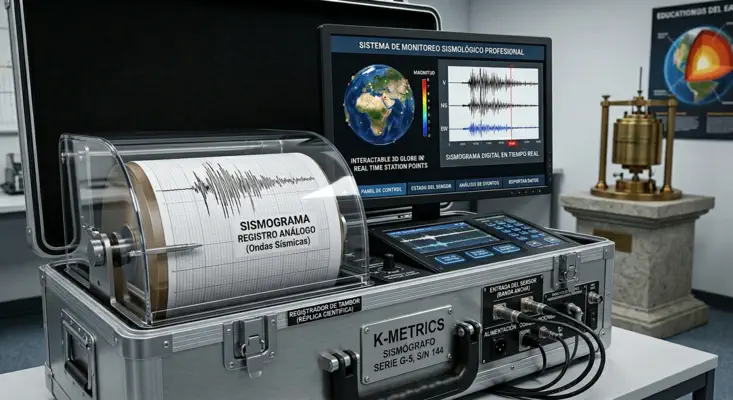

Un sismógrafo (también llamado sismómetro en su versión moderna) es un instrumento que mide las ondas sísmicas generadas por terremotos, explosiones u otras fuentes de vibración.
- Principio de Inercia: El funcionamiento básico se basa en una masa suspendida que, debido a la inercia, permanece inmóvil mientras el marco del aparato (anclado al suelo) se mueve durante el sismo.
- El Sismograma: Es el registro visual o digital del movimiento. En él se pueden identificar claramente las ondas P (primarias), las ondas S (secundarias) y las ondas superficiales.
Características del sismógrafo moderno
La tecnología actual ha permitido que el monitoreo sísmico sea una ciencia de precisión quirúrgica. Los sismógrafos de hoy no solo son más pequeños, sino que poseen capacidades de procesamiento de datos en milisegundos, esenciales para la ingeniería forense y el diseño estructural.
- Alta Sensibilidad: Capacidad para detectar movimientos imperceptibles para el ser humano.
- Registro Multidireccional: Los equipos actuales miden el movimiento en tres ejes (Norte-Sur, Este-Oeste y Vertical).
- Digitalización: Envío de datos en tiempo real mediante telemetría hacia centros de monitoreo.
- Robustez: Diseñados para operar en condiciones extremas, desde sótanos de edificios hasta cimas volcánicas.
Funciones principales del sismógrafo
El rol de estos aparatos va más allá de «dibujar líneas». Son los encargados de alimentar las bases de datos de peligro sísmico en países como Perú y México, permitiendo la actualización de las normas de construcción.
- Detección de ondas: Identificar ondas P, S y superficiales.
- Cálculo de Magnitud: Proveer datos para la Escala de Magnitud de Momento ($M_w$).
- Alerta Temprana: Su rol en los sistemas de aviso previo a la llegada de la onda destructiva.
Partes de un sismógrafo
Para que un sismómetro entregue datos confiables, cada una de sus piezas debe estar calibrada para evitar el «ruido» ambiental. Aquí te detallamos la anatomía de estos instrumentos electromagnéticos.
- Masa Inercial: Elemento suspendido que tiende a permanecer inmóvil.
- Transductor: Dispositivo que convierte el movimiento mecánico en una señal eléctrica (bobina e imán).
- Sistema de Amortiguamiento: Evita que la masa oscile por su cuenta una vez pasado el sismo.
- Digitalizador: Convierte la señal analógica en datos numéricos.
- Reloj de Alta Precisión (GPS): Para sincronizar el tiempo exacto del arribo de las ondas.
Tipos de sismógrafos y sensores
No todos los sensores sirven para lo mismo. Dependiendo del estudio —ya sea geología profunda o ingeniería de edificios— se elige un sensor específico.
- 5.1. Sismómetros de periodo corto: Para sismos cercanos y pequeñas vibraciones.
- 5.2. Sismómetros de banda ancha: Los más completos, detectan todo tipo de frecuencias.
- 5.3. Acelerógrafos (Sismógrafos de movimiento fuerte): ¡Fundamental para tu blog! Son los que se instalan en edificios de concreto armado para medir la aceleración real.
Evolución: Del péndulo analógico al sensor digital
La historia de la sismología es la historia de nuestra lucha por medir lo invisible. Hemos pasado de tambores de papel ahumado a microchips de silicio que caben en la palma de la mano.La tecnología de medición ha avanzado drásticamente para ofrecer datos más exactos a los ingenieros:
- Sismógrafos de Péndulo (Clásicos): Utilizaban una aguja y un tambor giratorio con papel. Eran voluminosos y propensos a errores mecánicos.
- Sismómetros Electromagnéticos: Utilizan el movimiento de un imán dentro de una bobina para generar una señal eléctrica proporcional a la velocidad del suelo.
- Acelerógrafos: Son un tipo específico de sismógrafo diseñado para registrar movimientos fuertes cerca del epicentro. Son los que se instalan en los sótanos de los edificios de concreto armado para medir la aceleración real que impacta la estructura.
¿Qué precisión tiene un sismógrafo?
La precisión de estos equipos es asombrosa. Los sensores de banda ancha pueden detectar desplazamientos del orden de 10-9 metros (nanómetros). Esto significa que pueden registrar una vibración mil veces más pequeña que el grosor de un cabello humano producida a miles de kilómetros de distancia.
