Que es el Vibrado de Concreto?
El vibrado de concreto es el proceso mecánico de consolidación que tiene como objetivo eliminar el aire atrapado en la mezcla fresca y acomodar las partículas de agregado para lograr la máxima densidad. Un vibrado técnico garantiza que el concreto rellene todos los rincones del encofrado y envuelva perfectamente el acero de refuerzo, eliminando vacíos internos.
Importancia del Vibrado en la Calidad Estructural
Un concreto que no ha sido vibrado correctamente contiene entre un 5% y un 20% de aire atrapado, lo que reduce drásticamente su resistencia mecánica. Los objetivos principales del vibrado son:
- Densificación: Al eliminar el aire, el concreto alcanza su máxima masa unitaria.
- Adherencia Acero-Concreto: Asegura que la pasta de cemento contacte íntimamente con las corrugaciones del acero de refuerzo.
- Impermeabilidad: Reduce la red de poros capilares, impidiendo la entrada de agentes corrosivos.
Tipos de Vibrado en Construcción

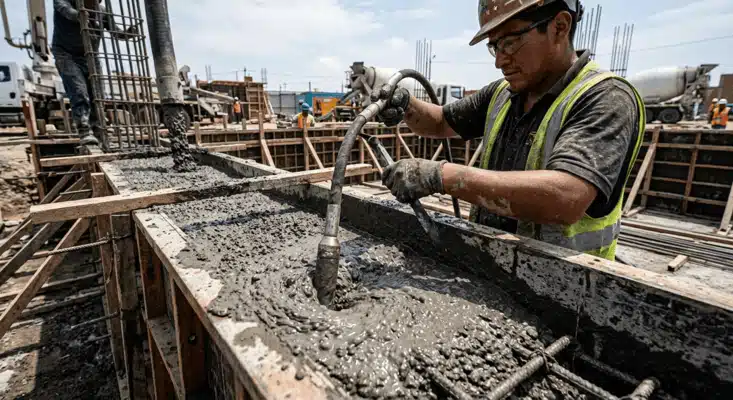

- Vibrado Interno (Inmersión): Es el más común en vigas, columnas y losas gruesas. Se utiliza un «vibrador de aguja» o chicote que se introduce directamente en la masa de concreto.
- Vibrado Externo (De Encofrado): Se instalan dispositivos vibratorios en la parte exterior de los moldes. Es típico en plantas de prefabricados o en muros delgados con alta densidad de acero donde no entra la aguja.
- Vibrado Superficial (Reglas Vibratorias): Utilizado en pavimentos y losas delgadas. La consolidación se realiza mediante el paso de una regla motorizada sobre la superficie.
Procedimiento Técnico para un Vibrado Correcto
Para evitar patologías como la segregación o las cangrejeras, se deben seguir estas reglas de oro:
- Inserción Vertical: La aguja debe entrar y salir verticalmente. Nunca debe inclinarse ni usarse para «empujar» el concreto horizontalmente.
- Distancia entre Puntos: El radio de acción de un vibrador suele ser de 1.5 veces el diámetro de la aguja. Los puntos de inserción deben solaparse para no dejar áreas sin consolidar.
- Tiempo de Inmersión: Por lo general, entre 5 y 15 segundos. Se sabe que el vibrado es suficiente cuando deja de burbujear la superficie y aparece una ligera capa brillante (lechada).
- Penetración en Capas Previas: Si se está vaciando por capas, la aguja debe penetrar unos 10 a 15 cm en la capa anterior para garantizar una unión monolítica y evitar la «junta fría».
Errores Críticos: El Peligro del Sobrevibrado
El error más grave en obra es el sobrevibrado. Si se mantiene el vibrador demasiado tiempo en un solo lugar, ocurre lo siguiente:
- Los agregados gruesos (piedra) bajan al fondo por gravedad.
- La pasta de cemento y el agua suben a la superficie (exudación).
- Se genera una zona débil y propensa a fisuras en la parte superior del elemento.
