Si el sismógrafo nos dice dónde fue el sismo, el acelerógrafo nos dice con qué fuerza golpeó a nuestros edificios. Este instrumento es la piedra angular de la ingeniería moderna, ya que registra la aceleración real del suelo, permitiendo que las normas de concreto armado evolucionen para salvar vidas. En este artículo, exploramos por qué este dispositivo es el guardián de la integridad estructural.
¿Qué es un acelerógrafo?
A diferencia de otros sensores, un acelerógrafo es un instrumento diseñado específicamente para registrar sismos de gran magnitud en las cercanías de la fuente. Su función no es detectar microsismos lejanos, sino capturar la «historia de aceleraciones» (acelerograma) que experimenta una estructura durante la sacudida más violenta.
Características del acelerógrafo estructural
Para que un acelerógrafo sea útil en la construcción, debe poseer capacidades que un sismómetro común no tiene. Su diseño está enfocado en la fidelidad del dato ante movimientos bruscos de la vibración estructural.
- Rango Dinámico Amplio: Capacidad de medir desde sacudidas leves hasta terremotos devastadores sin saturarse.
- Activación por Umbral (Trigger): El equipo permanece en «espera» y se activa automáticamente cuando la aceleración supera un nivel preestablecido.
- Grabación de Post-Evento: Registra los segundos posteriores al sismo para captar la respuesta final de la estructura.
Funciones principales del acelerógrafo
El objetivo primordial de este equipo es proporcionar el dato de Aceleración Máxima del Suelo (PGA). Este valor es el que determina si un diseño de concreto armado fue suficiente o si la estructura necesita refuerzos de emergencia.
- Generación de Acelerogramas: Mapas de tiempo vs. aceleración.
- Determinación de Espectros de Respuesta: Crucial para que los ingenieros entiendan en qué frecuencia vibró el edificio.
- Evaluación Post-Sismo: Ayuda a decidir si un edificio es habitable tras un evento fuerte.

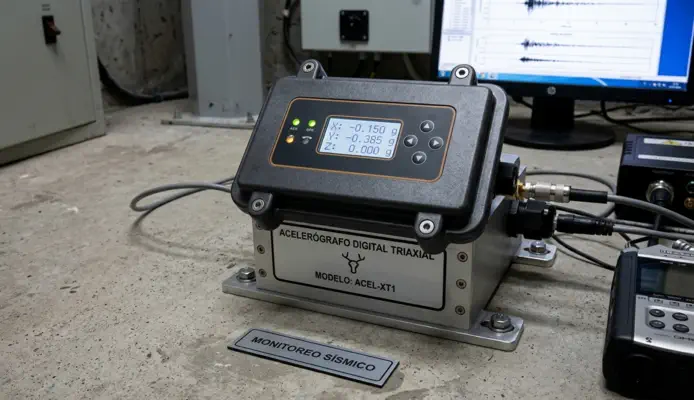

Partes de un acelerógrafo digital
Los acelerógrafos modernos son sistemas electrónicos compactos que deben ser extremadamente fiables, ya que su momento de actuar ocurre en las peores condiciones posibles.
- Sensores MEMS: Micro-sistemas electromecánicos que detectan la aceleración con precisión digital.
- Batería de Respaldo: Garantiza que el equipo grabe aunque se corte el suministro eléctrico de la ciudad.
- Memoria de Estado Sólido: Para almacenar los datos de forma segura ante impactos físicos.
Diferencias entre Sismógrafo y Acelerógrafo
Es el error más común en la prensa y entre estudiantes. Aunque ambos miden sismos, sus aplicaciones en la vibración estructural son opuestas.
- Sensibilidad: El sismógrafo es hipersensible (detecta sismos globales); el acelerógrafo es robusto (detecta sismos locales fuertes).
- Datos de Salida: El sismógrafo suele medir velocidad; el acelerógrafo mide aceleración (g o cm/s2).
Ubicación e Instalación en Edificios de Concreto Armado
No se colocan al azar. La Norma E.030 y otros códigos internacionales sugieren una disposición estratégica para entender el comportamiento del edificio.
- Base (Sótano): Para registrar cómo llega la onda sísmica desde el suelo.
- Cúspide (Último Piso): Para medir la amplificación del movimiento y el desplazamiento lateral de la estructura.
¿Qué precisión tiene un acelerógrafo?
La precisión se mide en «g» (fuerza de gravedad). Los acelerógrafos modernos pueden detectar cambios de hasta 0.000001g. Esta sensibilidad permite detectar anomalías en la rigidez del concreto mucho antes de que aparezcan grietas visibles.
Importancia en el Coeficiente Sísmico (Factor Z y C)
Los datos recolectados por los acelerógrafos son los que permiten definir las zonas sísmicas en los mapas. Si un acelerógrafo registra una aceleración mayor a la prevista en una zona, la norma cambia, obligando a usar más acero de refuerzo y concreto de mayor resistencia en futuras obras.
