En el diseño sismorresistente, la simetría en el plano es vital. Una irregularidad estructural en planta genera una distancia entre el centro de masa y el centro de rigidez, provocando torsión sísmica. La Norma E.030 penaliza estas configuraciones mediante el factor Ip, el cual reduce la capacidad de respuesta de la estructura y exige un diseño de vibración estructural mucho más complejo.

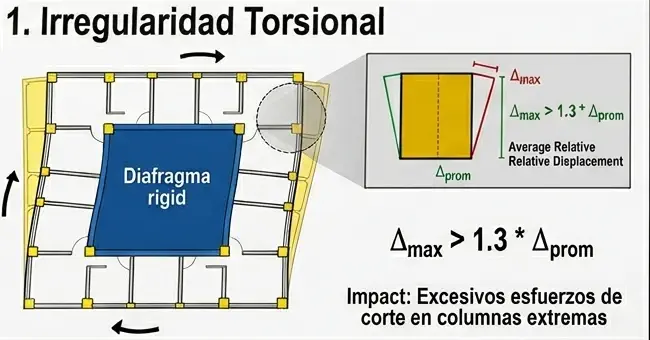

1. Irregularidad Torsional
Existe esta irregularidad estructural en planta cuando el máximo desplazamiento relativo de entrepiso en un extremo (Δmax) es mayor que 1.3 veces el desplazamiento relativo promedio (Δprom).
- Condiciones: Solo aplica en edificios con diafragmas rígidos y si el Δmax supera el 50% del desplazamiento permisible.
- Impacto: Esta asimetría en el movimiento somete a las columnas de los extremos a esfuerzos de corte excesivos.

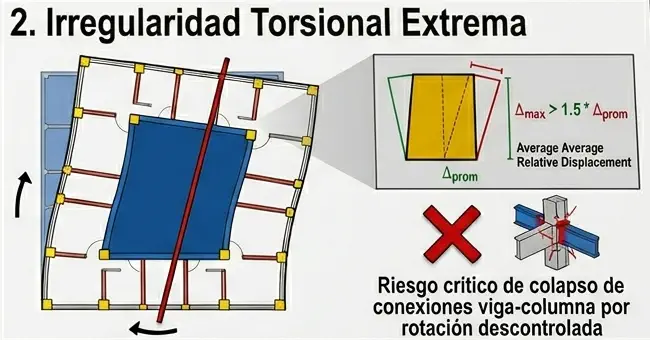

2. Irregularidad Torsional Extrema
Se califica como extrema cuando el máximo desplazamiento relativo (Δmax) es mayor que 1.5 veces el desplazamiento promedio (Δprom). Es una irregularidad estructural en planta crítica que duplica el riesgo de colapso de las conexiones viga-columna debido a la rotación descontrolada del edificio durante la vibración estructural.

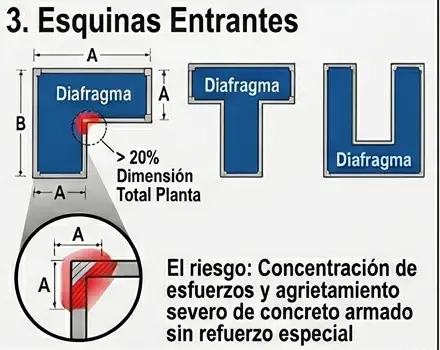

3. Esquinas Entrantes
La estructura presenta esta irregularidad estructural en planta cuando sus esquinas entrantes tienen dimensiones en ambas direcciones mayores al 20% de la dimensión total en planta.
- El riesgo: Las formas en L, T, o U generan concentraciones de esfuerzos en los ángulos internos, donde el concreto armado suele agrietarse severamente si no existe un refuerzo especial.

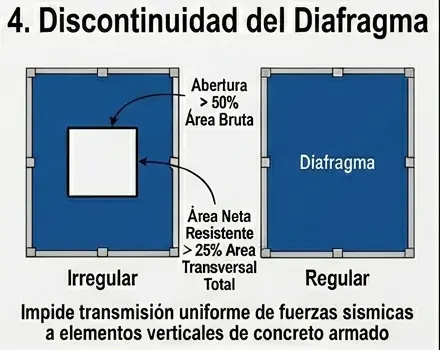

4. Discontinuidad del Diafragma
Se considera irregular cuando los diafragmas (losas) tienen aberturas mayores al 50% del área bruta. También ocurre si el área neta resistente es menor que el 25% del área transversal total. Esta irregularidad estructural en planta impide que la losa transmita las fuerzas sísmicas de manera uniforme a los elementos verticales de concreto armado.

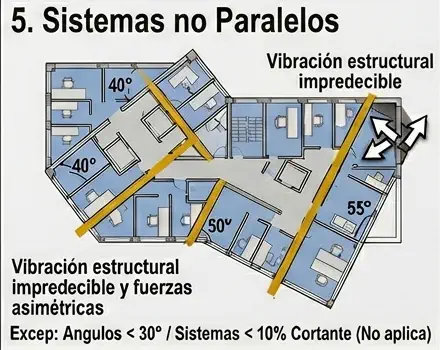

5. Sistemas no Paralelos
Existe cuando los elementos resistentes (muros o pórticos) no son paralelos en las direcciones de análisis. No aplica si los ángulos son menores a 30° o si los elementos no paralelos resisten menos del 10% del cortante. Esta configuración asimétrica complica la predicción de la vibración estructural, generando fuerzas en direcciones imprevistas.
Resumen de Factores de Irregularidad en Planta (Ip)
De acuerdo con la Tabla N° 9, estos son los factores que deben aplicarse al coeficiente de reducción sísmica:
| Irregularidad Estructural en Planta | Factor de Irregularidad (Ip) |
| Irregularidad Torsional | 0.75 |
| Irregularidad Torsional Extrema | 0.60 |
| Esquinas Entrantes | 0.90 |
| Discontinuidad del Diafragma | 0.85 |
| Sistemas no Paralelos | 0.90 |
Importancia del Factor Ip en el Diseño
El uso de estos factores en la Norma E.030 asegura que el diseño final considere las debilidades geométricas. Una irregularidad estructural en planta mal gestionada no solo incrementa los costos por el castigo en el factor de reducción, sino que aumenta la probabilidad de que la corrosión del acero de refuerzo aparezca prematuramente en las fisuras causadas por la torsión excesiva.
