¿Qué es un teodolito y para qué sirve?
El teodolito es el instrumento topográfico por excelencia para la medición angular. Su funcionamiento es óptico-mecánico, diseñado específicamente para obtener ángulos verticales y horizontales con una precisión milimétrica (segundos de arco). Además, permite determinar la distancia entre dos puntos mediante métodos indirectos.
Históricamente, ha sido la herramienta más utilizada por topógrafos e ingenieros debido a su versatilidad en el campo. Aunque su función principal es medir ángulos y desniveles, para el cálculo de distancias es necesario acompañarlo de otros instrumentos complementarios, como la regleta o mira estadimétrica, permitiendo así realizar levantamientos completos.
¿Cómo funciona un teodolito? Conceptos Básicos
A pesar de su apariencia técnica compleja, el principio de funcionamiento del teodolito es intuitivo y se basa en la geometría básica. El equipo se compone de un telescopio o anteojo acoplado a un trípode nivelante.
El secreto de su precisión reside en sus dos círculos graduados (limbos):
- Círculo Vertical: Mide ángulos de inclinación o cenitales.
- Círculo Horizontal: Permite medir el azimut o ángulos de giro sobre el eje de la estación.
Gracias a este sistema de lentes y ejes, el operador puede apuntar a un objetivo con extrema exactitud. Su simplicidad operativa combinada con su alta fidelidad lo convierte en una pieza irremplazable en la construcción, donde la precisión es un requisito no negociable.
Funciones Clave del Teodolito en la Construcción
El uso del teodolito en obra civil va más allá de un simple levantamiento; es el eje del control de calidad geométrica:
- Levantamientos y Replanteo de Obras: Esencial para monitorear el progreso de la construcción y replantear elementos estructurales conforme avanzan las etapas del proyecto.
- Medición de Ángulos Precisos: Permite determinar la orientación y alineación exacta de las estructuras, asegurando que los planos se trasladen fielmente al terreno.
- Control de Niveles y Desniveles: Vital para garantizar que las pendientes y superficies cumplan con las especificaciones técnicas, evitando errores en el drenaje o en la nivelación de losas.
- Establecimiento de Puntos de Referencia: Facilita el marcado de ejes y líneas de construcción, asegurando que la obra esté perfectamente orientada respecto a los puntos geodésicos.
- Medición de Distancias Complementaria: Mediante el uso de la taquimetría (combinando el teodolito con miras o cintas métricas), se pueden obtener distancias horizontales y verticales con rapidez.

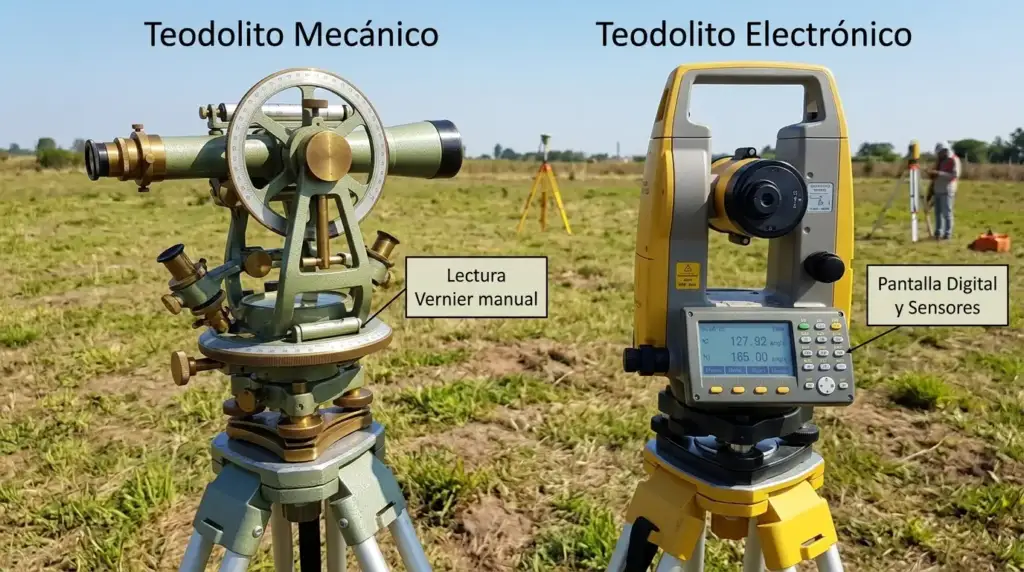

Tipos de Teodolitos
Los teodolitos existen desde hace mucho tiempo y vienen en muchas variedades, generalmente divididos en dos categorías: mecánicos y electrónicos.
1. Teodolitos Electrónicos (Digitales)
Son el estándar actual. Sustituyen los círculos de vidrio por codificadores digitales, mostrando los ángulos directamente en una pantalla LCD. Eliminan los errores de lectura del operador y permiten resetear el ángulo horizontal a cero con un botón.
2. Teodolitos Mecánicos (Ópticos)
Instrumentos analógicos que requieren que el operador lea los ángulos a través de un microscopio lateral. Aunque son extremadamente precisos y no dependen de baterías, su uso ha disminuido debido a la mayor curva de aprendizaje.
Partes de un Teodolito y sus funciones
Un teodolito es un instrumento utilizado en topografía y geodesia para medir ángulos verticales y horizontales con precisión. Se compone de varias partes que trabajan en conjunto para permitir mediciones precisas. Te presentamos una imagen de las partes del teodolito moderno.
Las partes principales de un teodolito son:
- Tornillos de Nivelación: Son tornillos ajustables que se encuentran en la base del teodolito y se utilizan para nivelar el instrumento correctamente.
- Plomada Óptica: Es un dispositivo de plomada que utiliza un sistema óptico para ayudar a centrar el teodolito sobre un punto de referencia.
- Nivel de Burbuja: Son pequeñas burbujas de aire encapsuladas en tubos de vidrio que se encuentran en la alidada y se utilizan para nivelar el instrumento.
- Lente Ocular: Es la lente a través de la cual el operador observa el punto de interés.
- Lente Objetiva: Es la lente que se encuentra en el extremo del teodolito y se enfoca en el punto de interés.
- Telescopio: Es un tubo óptico que amplifica la vista del punto de interés y permite al operador realizar mediciones con mayor precisión.
- Tornillo Tangencial Horizontal: Este tornillo se utiliza para ajustar finamente el ángulo horizontal del teodolito.
- Tornillo Tangencial Vertical: Similar al tornillo tangencial horizontal, este tornillo se utiliza para ajustar finamente el ángulo vertical del teodolito.
- Freno de Movimiento Vertical y Horizontal: Son mecanismos que permiten bloquear el movimiento en los ejes vertical y horizontal para mantener la posición deseada durante la medición.
- Anillo de Ajuste Visual: Permite al operador ajustar la posición del ocular del telescopio para una observación más cómoda y nítida.
- Tornillo de Enfoque de Anteojo: Permite ajustar la nitidez de la imagen observada a través del telescopio, garantizando una visualización clara del punto de interés.
- Círculo Horizontal: Este es un disco graduado que se encuentra horizontalmente en la parte inferior del teodolito y se utiliza para medir ángulos horizontales.
- Círculo Vertical: Similar al círculo horizontal, este disco graduado se encuentra verticalmente y se utiliza para medir ángulos verticales.(modelos antiguos)
- Limbo o Vernier: Es una escala auxiliar que se usa junto con los círculos horizontal y vertical para obtener mediciones más precisas.
- Alidada o Limbaje: Es la estructura principal que sostiene los círculos horizontal y vertical, así como el sistema de lentes y miras.
- Micrómetros o Estadios: Son dispositivos que se utilizan para medir distancias o alturas en combinación con el teodolito.
Cómo usar un Teodolito: Puesta en Estación
El error más común en topografía ocurre durante la instalación. Sigue este procedimiento estándar:
- Estacionamiento: Coloca el trípode sobre el punto topográfico y monta el teodolito asegurando el tornillo de sujeción.
- Centrado: Usa la plomada óptica para que el eje vertical coincida con el punto en el terreno.
- Nivelación Circular: Ajusta las patas del trípode hasta que la burbuja del nivel circular esté centrada.
- Nivelación Tubular (Fina): Usa los tornillos nivelantes para centrar la burbuja del nivel tubular en dos direcciones perpendiculares.
- Puntería y Enfoque: Elimina el error de paralaje ajustando el ocular hasta ver los hilos de la retícula nítidamente, luego enfoca el objetivo.
Cómo Calibrar un Teodolito: Guía Rápida y Precisa
La calibración de un teodolito es esencial para obtener mediciones topográficas precisas. Sigue estos pasos para asegurarte de que tu teodolito esté correctamente calibrado y listo para cualquier proyecto de ingeniería civil.
Preparación Inicial para Calibrar un Teodolito
- Elige un Lugar Estable: Superficie plana y estable.
- Inspección: Asegúrate de que todas las partes estén en buen estado y limpias.
- Alinea y Nivela el Teodolito: Colócalo sobre el trípode y nivélalo utilizando los tornillos de nivelación y el nivel de burbuja.
Calibración del Nivel de Burbuja Circular del Teodolito
- Ajuste Inicial: Gira los tornillos de nivelación para centrar la burbuja.
- Verificación Cruzada: Rota el teodolito 180 grados y ajusta hasta que la burbuja permanezca centrada.
Calibración del Nivel de Burbuja Tubular del Teodolito
- Centrado Inicial: Alinea la burbuja tubular con dos tornillos de nivelación.
- Rotación 90 Grados: Ajusta el tercer tornillo para centrar la burbuja.
- Repetición: Asegúrate de que la burbuja esté centrada en diferentes ángulos.
Verificación del Eje de Colimación del Teodolito
- Observa un Punto Fijo: Coloca el instrumento y observa un punto fijo claramente definido.
- Rotación Horizontal: Gira el teodolito 180 grados y observa un segundo punto en la misma línea de visión.
- Ajuste de Desviación: Si el punto observado no se encuentra en la línea de colimación, ajusta los tornillos de colimación siguiendo el manual del fabricante hasta que ambos puntos coincidan correctamente.
Verificación de la Verticalidad del Eje
- Detección de Desviación: Coloca el teodolito en 0 grados y luego en 180 grados verticalmente.
- Ajuste Fino: Corrige cualquier desviación utilizando los tornillos de ajuste fino.
Calibración del Círculo Horizontal
- Selecciona Puntos de Referencia: Mide el ángulo entre dos puntos fijos.
- Verificación y Repetición: Repite la medición varias veces. Ajusta si es necesario.
Calibración del Círculo Vertical
- Observa un Punto Vertical: Mide el ángulo vertical.
- Ajuste de Desviaciones: Ajusta el círculo si las mediciones no son precisas.
Siguiendo esta guía paso a paso para calibrar un teodolito, garantizarás mediciones precisas y confiables en tus proyectos topográficos y de ingeniería civil. Mantén tu teodolito calibrado y optimizado para lograr los mejores resultados en el campo.
