Que es una zapata conectada ?

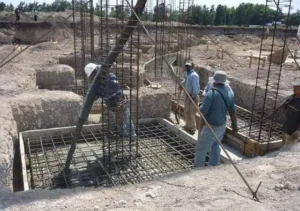

Una zapata conectada es un elemento de cimentación utilizado en ingeniería civil para casos específicos donde las condiciones del terreno o las cargas estructurales requieren una solución más sofisticada que las zapatas aisladas convencionales. Consiste en la combinación de dos zapatas, una excéntrica y otra interior, unidas por una viga de conexión rígida. Esta configuración permite controlar la rotación de la zapata excéntrica, especialmente cuando se encuentra en el límite de propiedad o cuando se enfrenta a cargas desiguales que no pueden ser fácilmente manejadas por una zapata convencional.
Criterios para usar zapatas combinadas
Ubicación en el límite de propiedad: Se utilizan cuando la columna se encuentra en el límite de la propiedad, lo que limita la distribución de cargas y requiere una solución especial para asegurar la estabilidad de la estructura.
Presiones elevadas del terreno: En casos donde las presiones del terreno son elevadas y una distribución triangular de las cargas sobre una zapata excéntrica no es segura ni económica, las zapatas conectadas proporcionan una solución más robusta.
Criterios de diseño de zapatas conectadas
Las zapatas conectadas son diseñadas cuidadosamente para asegurar la estabilidad estructural y la distribución adecuada de las cargas. Se consideran varios criterios durante su diseño y construcción:
- Dimensionamiento: Se realiza de manera equivalente al de dos zapatas aisladas, considerando las particularidades de cada una. La zapata excéntrica se dimensiona con voladizos diferentes para minimizar la excentricidad, y se recomienda que la viga tenga un ancho igual o mayor al de la columna para garantizar su rigidez.
- Posicionamiento de la Viga: Es crucial que el fondo de la viga esté elevado unos 10 o 20 cm por encima del fondo de la zapata para evitar que tome presiones del terreno, lo que podría comprometer su estabilidad.
- Diseño de la Viga: La viga de conexión se diseña como una viga simple sometida a esfuerzos de flexión y cortante, asegurando su rigidez suficiente para resistir el momento existente en las columnas.
Estas consideraciones garantizan que las zapatas conectadas sean una solución efectiva y segura para situaciones donde las zapatas convencionales no son adecuadas.
