Zapata corrida

Introducción a las Zapatas Corridas

Las zapatas corridas son elementos fundamentales en la construcción, especialmente en proyectos de ingeniería civil. Estas estructuras de concreto juegan un papel crucial al distribuir las cargas de las edificaciones y proporcionar una base sólida para la estabilidad estructural. Las zapatas corridas son amplias en términos de longitud y se utilizan comúnmente para soportar muros, columnas y otras cargas en una construcción.

El propósito principal de una zapata corrida es distribuir la carga de manera uniforme en el suelo subyacente, evitando hundimientos y asentamientos desiguales que podrían poner en peligro la integridad de la estructura. Estas bases extensas son esenciales en la construcción de edificios, puentes, y diversas infraestructuras.

Diseño y Dimensionamiento de las Zapatas Corridas

El diseño y dimensionamiento de los cimientos corridos es una etapa crítica en la ingeniería civil, ya que determina la capacidad de carga y la estabilidad de la estructura. Para llevar a cabo un diseño adecuado, los ingenieros consideran varios aspectos:

• Cargas de diseño: Se deben tener en cuenta las cargas verticales, como el peso propio de la estructura y las cargas impuestas, así como las cargas horizontales, como las causadas por vientos o sismos. El dimensionamiento de la zapata debe ser capaz de resistir estas cargas de manera segura.
• Suelo y condiciones geotécnicas: La resistencia del suelo en el lugar de construcción es un factor clave. Los ingenieros realizan pruebas geotécnicas para evaluar la capacidad de carga del suelo y su capacidad de soporte. Esto influye en la forma y el espesor de la zapata.
• Factor de seguridad: El factor de seguridad es un multiplicador que se aplica a la carga máxima que puede soportar la zapata. Un factor de seguridad adecuado garantiza la seguridad de la estructura y previene el colapso. Los valores típicos de factor de seguridad varían según las normativas locales y las características del proyecto.
• Espesor de la zapata: El espesor de la zapata corrida se determina en función de la carga que debe soportar y la capacidad de carga del suelo. Cuanto mayor sea la carga o la capacidad de carga del suelo, mayor será el espesor requerido.

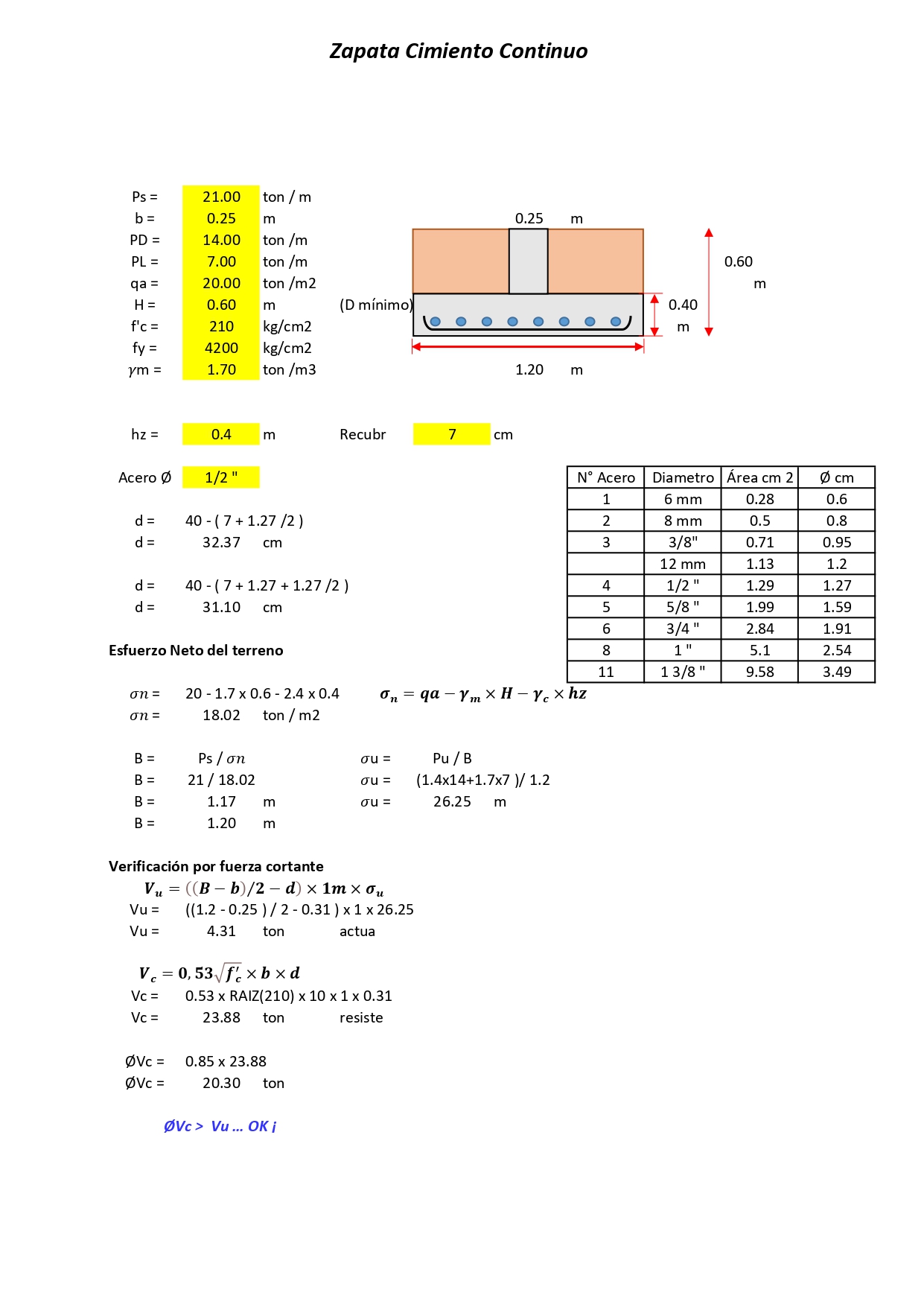

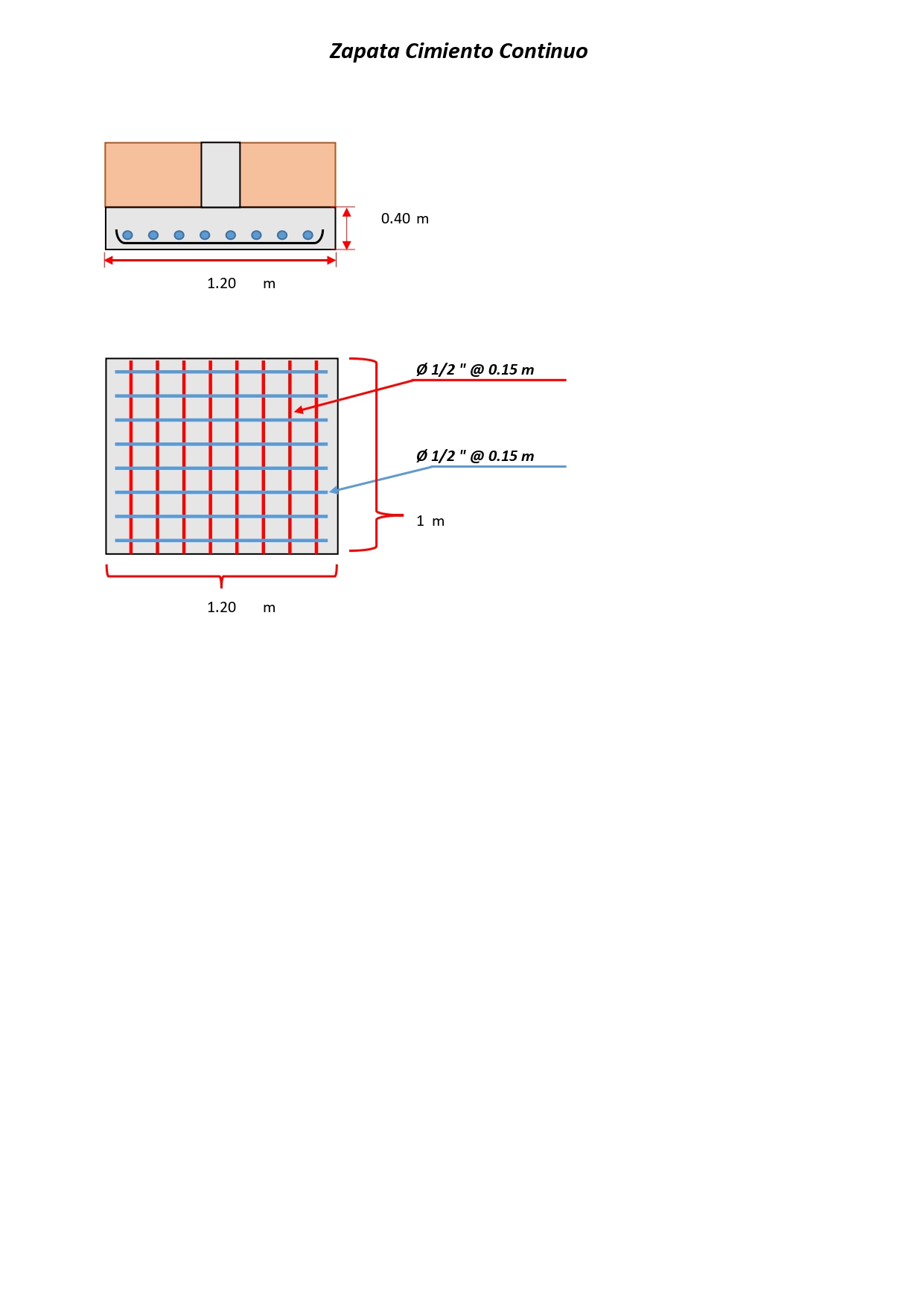

Haga click sobre las imágenes para ver a detalle el dimensionamiento y calculo de las zapatas continuas.

Descargar Excel de Cimiento continuo y/o zapata corrida

Aquí podrás descargar el ejemplo de zapata corrida presentado anteriormente.

Materiales y Refuerzo en las Zapatas Corridas

En las zapatas corridas, se utiliza comúnmente concreto armado debido a su capacidad para soportar cargas compresivas. El concreto debe cumplir con las especificaciones de calidad y resistencia necesarias para el proyecto. Las características clave del concreto a considerar incluyen su resistencia a la compresión, trabajabilidad y durabilidad.

El refuerzo en las zapatas corridas es esencial para resistir las tensiones y asegurar su capacidad de carga. El acero de refuerzo se coloca en la zapata siguiendo un diseño específico que considera las cargas y los momentos actuantes. La cantidad y disposición de las barras de acero deben cumplir con las normativas de construcción y los cálculos estructurales.

Para determinar la cantidad de acero de refuerzo necesario, se utilizan cálculos de ingeniería que consideran las cargas, las dimensiones de la zapata y la resistencia del acero. Las fórmulas y los cálculos son esenciales para garantizar que la zapata pueda resistir las fuerzas aplicadas sin exceder su capacidad de carga.

Un aspecto crítico en el diseño del refuerzo es la distribución adecuada de las barras. Esto incluye asegurar que las barras estén bien espaciadas y ancladas en las zonas de mayor tensión. La colocación precisa del refuerzo es clave para optimizar la capacidad de carga y minimizar el riesgo de fisuración.

Proceso de Construcción de las Zapatas Corridas

El proceso de construcción de las cimentación corridas se inicia con la preparación del terreno. Esto implica la excavación de una zanja que se adapte a las dimensiones y la forma de la zapata. La profundidad de la excavación dependerá de la capacidad de carga del suelo y del espesor de la zapata requerido.

Una vez que la zanja está lista, se procede al encofrado. El encofrado se utiliza para dar forma a la zapata y mantener el concreto en su lugar durante el proceso de colado. Los sistemas de encofrado

pueden ser de madera, metal o materiales compuestos, y deben ser lo suficientemente robustos como para soportar el peso del concreto fresco.

El colado del concreto es una fase crítica del proceso. El concreto se vierte en la zanja y se compacta adecuadamente para eliminar las burbujas de aire y asegurar la uniformidad. El curado del concreto es una etapa importante para permitir que el concreto alcance su resistencia óptima. Se puede lograr mediante el uso de mantas húmedas, aspersión de agua o aplicaciones químicas, según las condiciones locales.

Un aspecto fundamental durante el proceso de construcción es la supervisión y el control de calidad. Inspecciones periódicas garantizan que el concreto cumpla con los estándares de resistencia y durabilidad, y que el refuerzo esté correctamente posicionado y anclado.

Conexiones y Anclajes en Zapatas Corridas

Las conexiones seguras entre las zapatas corridas y las columnas, muros o pilares son cruciales para garantizar la estabilidad de la estructura en su conjunto. Estas conexiones deben ser capaces de resistir las cargas verticales y horizontales que actúan sobre la estructura.

El diseño de las conexiones se basa en cálculos estructurales que consideran las cargas transmitidas a través de la zapata corrida. Los anclajes y pernos de expansión se utilizan comúnmente para asegurar estas conexiones. Estos dispositivos anclan la estructura en la zapata y evitan el desplazamiento no deseado.

La selección de anclajes y pernos debe considerar factores como el tipo de carga, las dimensiones de la zapata y la capacidad de carga del suelo. La instalación precisa de estos elementos es fundamental para garantizar una conexión segura. Los detalles de conexión se especifican en los planos de diseño y deben seguirse estrictamente durante la construcción.

Control de Calidad en la Construcción de Cimentación Corrida

El control de calidad durante la construcción de cimentación corrida es un proceso continuo que garantiza que la zapata cumpla con los estándares de calidad y seguridad establecidos en el diseño. Se realizan inspecciones y pruebas a lo largo de todas las etapas de construcción.

Las inspecciones periódicas incluyen la verificación de la resistencia del concreto, la adherencia del refuerzo y la nivelación y alineación de la zapata corrida. Estas inspecciones ayudan a identificar problemas potenciales y garantizan que la construcción cumpla con los requisitos del diseño.

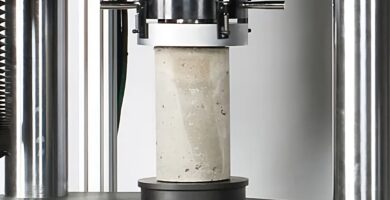

Las pruebas de calidad, como las pruebas de resistencia a compresión del concreto, se realizan para verificar que el concreto alcanza la resistencia especificada en el diseño. La documentación adecuada de los resultados de las pruebas es esencial para la trazabilidad y el cumplimiento con los estándares de calidad.

El control de calidad es una parte fundamental de la construcción de zapatas corridas y contribuye a la integridad y la durabilidad de la estructura en su conjunto. Los ingenieros y supervisores de obras juegan un papel clave en asegurar que se cumplan los estándares de calidad y seguridad.
