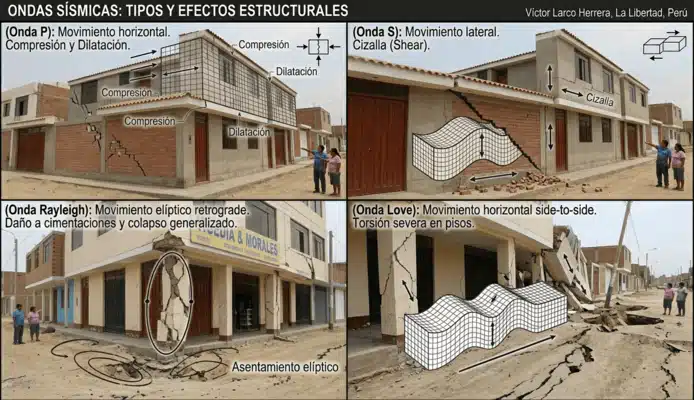

Las ondas sísmicas son vibraciones de energía que viajan a través de la Tierra tras la liberación brusca de tensión en una falla geológica. Comprender la diferencia entre las ondas de cuerpo (ondas P y S) y las ondas de superficie (ondas Love y Rayleigh) es vital para el diseño sismorresistente y la protección de las infraestructuras.
Ondas de Cuerpo: Las primeras vibraciones en llegar
Son las primeras en ser registradas por los sismógrafos debido a su alta velocidad. Aunque su potencial destructivo es menor que las superficiales, su paso altera la elasticidad de los materiales y activa los sistemas de alerta temprana.

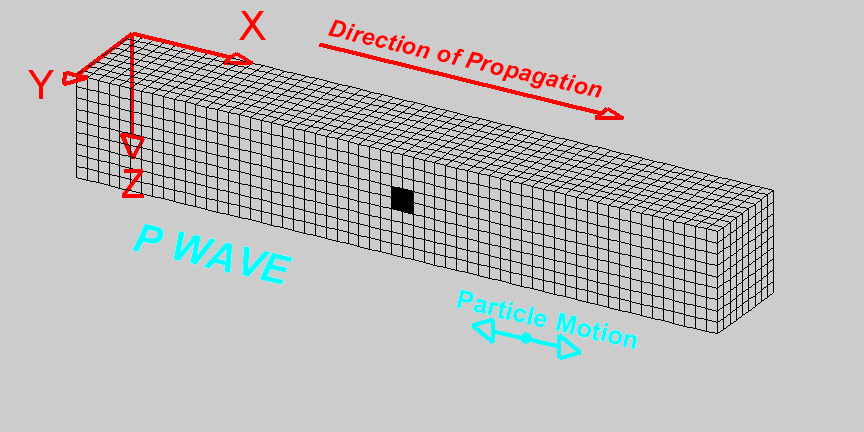

1. Ondas P (Primarias o Longitudinales)
Son ondas de compresión y rarefacción (dilatación). Mueven las partículas del suelo hacia adelante y hacia atrás en la misma dirección en la que viaja la energía (como un resorte o un acordeón).
- Velocidad: Son las más veloces (aprox. 6-8 km/s).
- Capacidad de penetración: Son las únicas ondas sísmicas capaces de viajar a través de sólidos y líquidos (como el núcleo externo de la Tierra o acuíferos), lo que las hace vitales para el estudio de la geofísica interna.

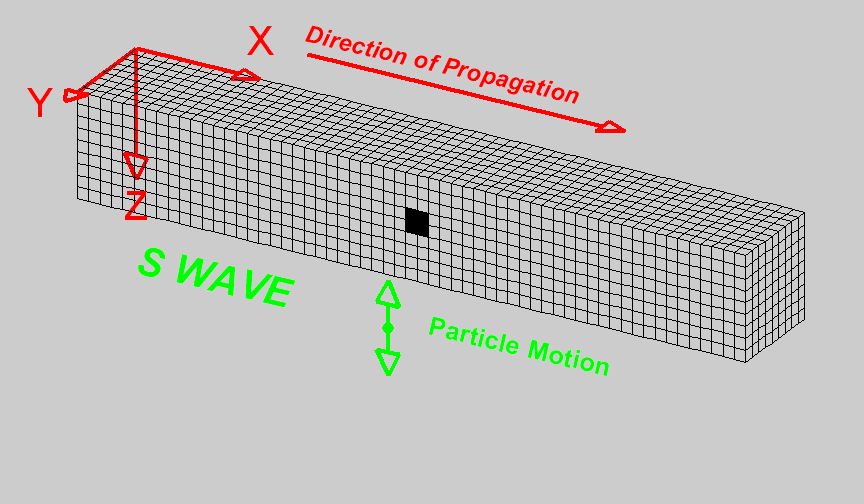

2. Ondas S (Secundarias o Transversales)
Llegan después de las P y se desplazan mediante un movimiento de cizallamiento. Mueven el suelo de arriba hacia abajo o de lado a lado, de forma perpendicular a su trayectoria.
- Impacto estructural: Someten a las columnas de concreto a esfuerzos de corte transversales.
- Limitación física: No pueden viajar a través de líquidos. Esta propiedad es la que confirmó científicamente que el núcleo externo de nuestro planeta es fluido.
Ondas Superficiales: Las responsables de la destrucción
Cuando las ondas de cuerpo alcanzan la superficie terrestre, se transforman en ondas superficiales. Aunque son más lentas y de baja frecuencia, su amplitud es mucho mayor y se atenúan más despacio, lo que las convierte en las más destructivas para la infraestructura civil.

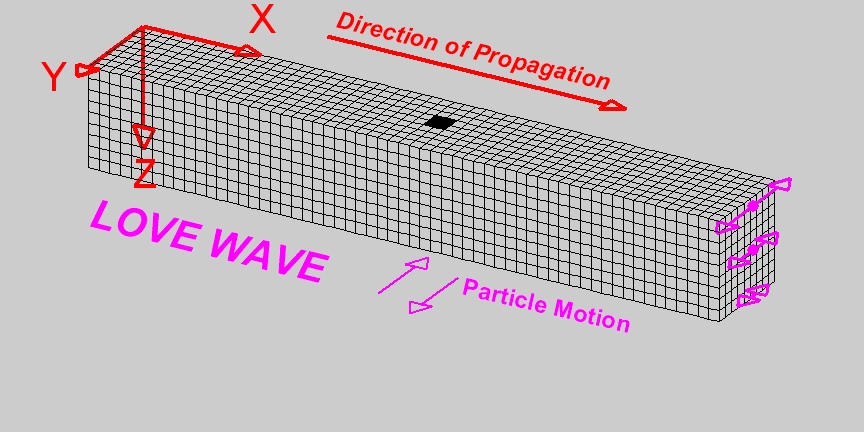

1. Ondas Love (L)
Llamadas así por el matemático A.E.H. Love, estas ondas mueven el suelo exclusivamente en un plano horizontal de lado a lado, perpendicular a la dirección en que avanza la onda. No tienen componente vertical.
- Efecto Estructural: Son extremadamente peligrosas para las cimentaciones. Su movimiento de «látigo» es el responsable de cizallar las bases de los edificios y provocar fallas críticas en las conexiones entre vigas y columnas.

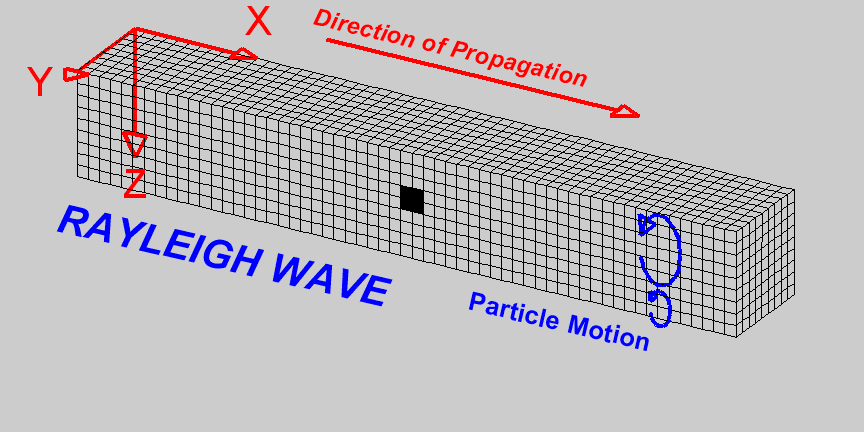

2. Ondas Rayleigh (R)
Descubiertas por Lord Rayleigh, estas ondas se desplazan en una órbita elíptica retrógrada (el suelo sube, avanza, baja y retrocede), imitando el movimiento de las olas del mar. El suelo se mueve simultáneamente de forma vertical y horizontal en la dirección de la onda.
- Efecto Estructural: Provocan un balanceo complejo en los edificios. Este movimiento puede inducir asentamientos diferenciales instantáneos si el suelo de fundación no es homogéneo, debilitando la estabilidad global de la obra.
Relación entre Ondas Sísmicas y Patologías del Concreto
Un diseño sismorresistente exitoso debe considerar cómo estas vibraciones del suelo interactúan con la calidad de la construcción:
- Resonancia y Juntas de Dilatación: Las juntas deben diseñarse para absorber los diferentes ritmos de vibración que imponen las ondas Love en cuerpos de edificios adyacentes, evitando el «golpeo sísmico».
- Ductilidad y Refuerzo: La corrosión del acero de refuerzo reduce drásticamente la capacidad del concreto para soportar las deformaciones impuestas por las ondas Rayleigh. Una varilla corroída es frágil y se romperá ante el primer ciclo de carga sísmica.
- Calidad de la Mezcla: Un concreto con segregación o exceso de aire atrapado tiene puntos de debilidad internos donde las ondas S concentran tensiones, iniciando grietas que pueden llevar al colapso.
¿Cómo mitigar el impacto de las vibraciones sísmicas?
Para que las ondas sísmicas no destruyan las obras de concreto, la ingeniería moderna aplica tres principios:
- Ductilidad del Concreto: Controlar el contenido de aire y garantizar un vibrado técnico impecable evita que el concreto falle de forma frágil por corte (Ondas S y Love).
- Aisladores Sísmicos: Desacoplan el edificio del suelo para que las ondas superficiales no transmitan su energía destructiva a la superestructura.
- Ancho de Juntas: Dimensionar correctamente las juntas de movimiento para evitar el golpeteo entre edificios que vibran a frecuencias diferentes.
