Los asentamientos diferenciales ocurren cuando las bases de una edificación se hunden de manera desigual. A diferencia de un asentamiento uniforme (donde toda la estructura baja al mismo nivel), el movimiento desigual genera tensiones internas que el concreto armado no siempre puede soportar, provocando fallas graves.
¿Qué causa un asentamiento diferencial?
Este fenómeno de asentamiento desigual no suele deberse a un error en el diseño del concreto, sino a una interacción deficiente con el terreno. Las causas principales de una falla por consolidación incluyen:
- Heterogeneidad del suelo: Tener una parte de la zapata sobre roca y otra sobre arcilla compresible.
- Variación de cargas: Una columna que soporta 10 pisos junto a otra que solo soporta 2, sin una cimentación compensada.
- Fugas de agua: Las roturas en tuberías de drenaje lavan los finos del suelo (erosión interna), provocando un vacío bajo la cimentación.
- Bulbos de presión solapados: Cuando dos cimentaciones están muy cerca, las presiones en el suelo se suman, causando un descenso asimétrico.
Diferencia entre Asentamiento Uniforme y Diferencial
Es vital que el profesional distinga estos conceptos en la fase de post-construcción:
- Asentamiento Uniforme: La estructura baja de forma vertical y constante. Generalmente no causa daños estructurales, aunque puede afectar las conexiones de servicios (agua/luz).
- Asentamientos Diferenciales: La estructura se «inclina» o se «tuerce». Esto genera esfuerzos de tracción y cortante para los que el edificio no fue diseñado.
[Image showing a building with uniform settlement vs differential settlement with diagonal cracks]

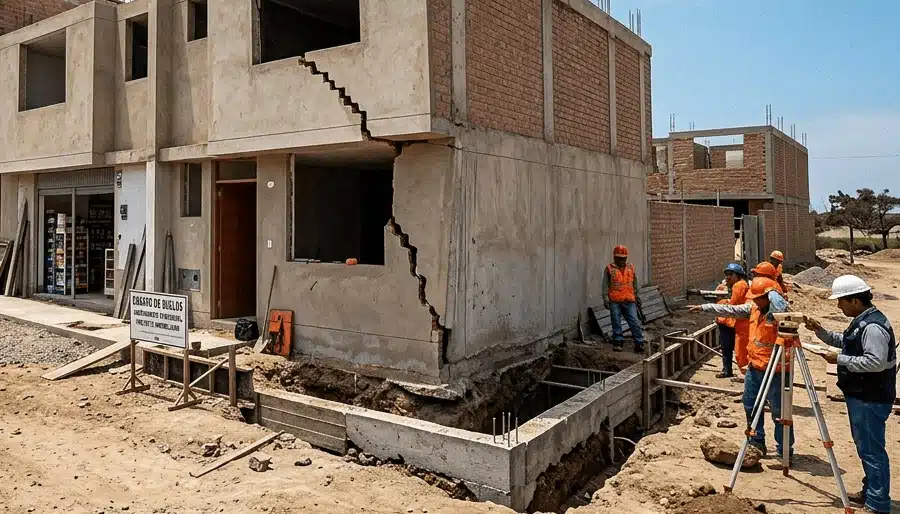

Consecuencias: La aparición de grietas a 45°
La señal más clara de un hundimiento desigual es la aparición de fisuras diagonales.
- Fallas en muros: Las grietas suelen nacer en las esquinas de puertas y ventanas, siguiendo un ángulo de aproximadamente 45 grados hacia la zona que se está hundiendo.
- Daño estructural: Si el movimiento supera los límites admisibles (distorsión angular), las vigas y columnas pueden sufrir fallas por cortante.
- Corrosión acelerada: Estas grietas exponen el refuerzo al ambiente, iniciando la corrosión del acero de refuerzo de manera prematura.
Prevención y Soluciones Técnicas de la falla por consolidacion
Para mitigar los riesgos de los asentamientos diferenciales, se deben aplicar criterios de ingeniería geotécnica:
- Estudio de Mecánica de Suelos (EMS): Es el paso obligatorio para conocer la capacidad portante y la compresibilidad del terreno.
- Cimentaciones Rígidas: El uso de plateas de cimentación ayuda a que toda la estructura trabaje como una unidad, minimizando los hundimientos locales.
- Juntas de Dilatación: Como vimos anteriormente, las juntas de movimiento permiten que cuerpos de diferentes pesos o sobre suelos distintos se muevan de forma independiente.
- Recalce de cimentaciones: Si el asentamiento ya ocurrió, se pueden inyectar resinas expansivas o instalar micropilotes para estabilizar el suelo.
