¿Qué es una zapata aislada?
En el mundo de la ingeniería civil y la construcción, una zapata aislada es un componente de cimentación esencial que despliega un papel crucial en la distribución de las cargas de una estructura hacia el suelo subyacente. Estas zapatas se utilizan principalmente en edificaciones en las que la carga no es uniforme o donde los puntos de carga son específicos y aislados.

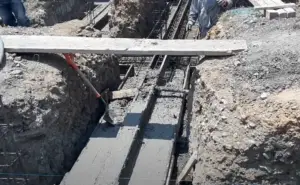

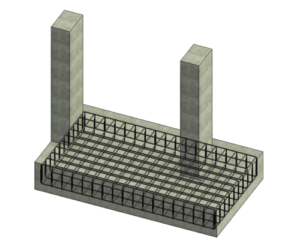

Las zapatas aisladas son diseñadas para soportar columnas individuales, pilares o cargas puntuales en una estructura, transmitiendo las fuerzas a través de una superficie de concreto, de modo que estas se dispersen eficientemente en el suelo circundante. A diferencia de otros tipos de cimentación, como las zapatas corridas o las zapatas combinadas, las zapatas aisladas trabajan de manera independiente y se ubican estratégicamente bajo áreas críticas de carga.
Importancia y funcionamiento de una cimentacion aislada
La zapata aislada, un elemento crucial en la ingeniería de cimentación, se desempeña de manera destacada en proyectos donde se necesita transferir y distribuir de manera eficaz cargas concentradas en una estructura. Su importancia radica en su capacidad de servir como intermediario entre la fuerza ejercida por la estructura y la distribución uniforme de esa fuerza en el suelo.
Una característica esencial de la zapata aislada es su amplia base, que permite la distribución uniforme de las cargas concentradas. Esto conduce a la estabilidad de la estructura, disminuye la carga soportada por las columnas y minimiza la necesidad de muros de carga en la construcción, lo que resulta en edificaciones más flexibles y eficientes.
El diseño y construcción de una zapata aislada están estrechamente relacionados con el peso que deben soportar los pilares estructurales y las propiedades del suelo en el sitio. Además, la elección de una zapata aislada se ve influenciada por la relación inversa entre la altura, el peso y la masa total de la estructura. Sin embargo, es importante recordar que el tipo de suelo desempeña un papel fundamental en este proceso, ya que determina la naturaleza, el tamaño y la disposición de la zapata aislada.
Desarrollo constructivo de una zapata aislada
La construcción de una zapata aislada es una fase crítica en el proceso de cimentación de una estructura. Es fundamental tener en cuenta ciertos aspectos y consideraciones para garantizar la estabilidad y seguridad de la cimentación. Aquí se detallan los pasos clave en la construcción de una zapata aislada:
- 1. Preparación del Terreno: Antes de la construcción, se realiza una preparación cuidadosa del terreno, que incluye la excavación del área donde se ubicará la zapata. La profundidad y dimensiones de la excavación se determinan según el diseño y las características del suelo.
- 2. Riostras de Hormigón Armado: Para asegurar la estabilidad de la zapata, se instalan riostras de hormigón armado. Estas riostras son estructuras de soporte que conectan la zapata con el suelo circundante. Se utilizan especialmente cuando la zapata es de considerable tamaño o está sometida a cargas significativas.
- 3. Construcción de la Zapata Maciza: En algunas situaciones, se opta por construir la zapata en hormigón en masa, sin refuerzo de armaduras. Este enfoque se utiliza cuando el canto de la zapata es lo suficientemente grande para proporcionar la resistencia necesaria.
- 4. Armado Inferior: Cuando se utiliza hormigón armado, se instala un mallazo de barras cruzadas en la parte inferior de la zapata. Estas barras están espaciadas a una distancia que no debe exceder los 30 centímetros para garantizar la resistencia estructural.
- 5. Recubrimiento Anticorrosivo: Para prevenir la corrosión, se debe mantener una distancia de 5 a 10 centímetros entre las armaduras y los bordes y el fondo de la zapata. Esta distancia puede variar según el tipo de hormigón utilizado y las características del suelo.
- 6. Selección de Barras de Gran Diámetro: Se recomienda utilizar barras de diámetro considerable para prevenir la corrosión y garantizar la resistencia. La elección de barras de alta calidad es esencial para la durabilidad de la zapata.
- 7. Armadura Longitudinal: La armadura longitudinal del pilar debe extenderse hasta el mallazo de la zapata. Para lograr esto, se colocan armaduras de espera que coinciden en tamaño y disposición con las del pilar.
- 8. Solape Mínimo: Se debe tener en cuenta un solape mínimo adecuado entre las barras de refuerzo. Generalmente, se recomienda que este solape sea de al menos 30 veces el diámetro de la barra más gruesa del pilar. Esto asegura una distribución uniforme de las cargas y evita puntos débiles en la estructura.
Tipos de zapata aislada
En el campo de la ingeniería civil, es esencial comprender que no todas las estructuras son iguales, y las cargas que soportan varían significativamente. Por lo tanto, se utilizan varios tipos de zapatas aisladas para satisfacer las necesidades específicas de cada proyecto. A continuación, exploraremos algunos de los tipos más comunes:
- Zapata Recta: Este tipo de zapata es el más convencional y simple. Se utiliza cuando la carga se distribuye uniformemente en el suelo subyacente.
- Zapata Escalonada: Las zapatas escalonadas presentan un diseño en forma de escalón, lo que les permite adaptarse a terrenos irregulares o cargas desiguales.
- Zapata Piramidal: Las zapatas aisladas piramidales tienen una forma que se asemeja a una pirámide. Este diseño es útil cuando es necesario concentrar la carga en un punto específico y proporcionar una base estable.
- Zapata Nervada: Las zapatas nervadas tienen refuerzos adicionales, como vigas de arrastre o nervaduras, para aumentar su capacidad de carga y resistencia.
- Zapata Rígida o sin Libertad de Deformación: Estas zapatas están diseñadas para minimizar la deformación y se utilizan en estructuras donde la estabilidad es crítica, como puentes o torres.
- Zapata Flexible o con Libre Deformación: A diferencia de las zapatas rígidas, las zapatas flexibles están diseñadas para absorber y permitir ciertas deformaciones, lo que es especialmente importante en áreas propensas a terremotos.
- Zapatas Centradas: Estas cimentaciones aisladas centrada se colocan de manera que la carga se distribuye de manera uniforme en su centro, lo que es común en estructuras simétricas.
- Zapatas Excéntricas: Se usan cuando la carga no está ubicada en el centro de la zapata. La excentricidad se maneja redistribuyendo la carga o ajustando la zapata.
- Zapatas Irregulares: En ocasiones, la geometría del edificio o las condiciones del suelo requieren zapatas con formas irregulares para adaptarse a estas particularidades.
- Zapatas Colindantes: Estas zapatas se utilizan en situaciones donde las columnas están cerca unas de otras y comparten la carga en una cimentación común.
Unidades de Estado Límite en cimentación aislada
Al calcular y diseñar una zapata aislada, es imperativo llevar a cabo la evaluación de las Unidades de Estado Límite (UEL). Estas UEL representan puntos críticos que deben ser minuciosamente analizados y abordados en el proceso de diseño y construcción para garantizar la integridad y seguridad de la estructura.
UEL de Estabilidad: Este factor se torna relevante cuando existe el riesgo de vuelco o deslizamiento de la zapata aislada. Asegurar la estabilidad implica considerar la distribución adecuada de cargas y fuerzas, evitando movimientos no deseados que podrían comprometer la estructura.
UEL de Hundimiento en el Suelo: Si el terreno de soporte carece de la capacidad de carga necesaria, es vital abordar este aspecto. Se deben tomar medidas para corregir la superficie de apoyo o, en algunos casos, reforzar el terreno para garantizar que pueda soportar la carga de la zapata aislada de manera segura.
UEL de Agotamiento por Flexión: Esta UEL se relaciona con la capacidad de los pilares de la estructura para soportar las tensiones generadas por la carga y no ceder bajo su peso. Aquí, la integridad de los elementos estructurales debe ser evaluada y garantizada para evitar deformaciones excesivas o fallas.
UEL de Punzonamiento: Este punto aborda la posibilidad de fisuración o desconexión entre el pilar y la zapata. Se trata de un aspecto fundamental, ya que afecta directamente la capacidad de la zapata aislada para transmitir cargas de manera efectiva y sin riesgo de falla.
